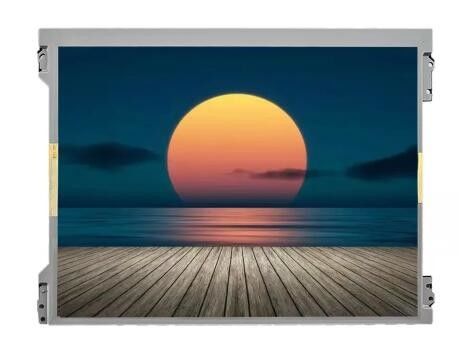

12.1 Inch Industrial Control Equipment TFT Industrial Touchscreen Display 20 Pin LCD Display Datasheet

12.1インチ産業用制御機器TFT産業用タッチスクリーンディスプレイ 20ピンLCDディスプレイ データシート

  • ハイライト

    tftのカラー ディスプレイ20pin

    ,

    LCD表示20ピン1024*768

    ,

    20のピンLCD表示のデータ用紙12.2in

  • Display Size
    12.1 Inch TFT LCD
  • Resolution
    1024(RGB)×768, XGA, 105PPI
  • Type
    LCM , a-Si TFT-LCD
  • Outline
    279(W)×209(H) ×9.1(D) mm
  • Bezel Opening
    250.8(W)×189.4(H) mm
  • Display Area
    245.76(W)×184.32(H) mm
  • Viewing Angle
    80/80/80/80 (Typ.)(CR≥10)
  • Luminance
    450 cd/m² (Typ.)
  • 起源の場所
    中国
  • ブランド名
    TIANMA
  • モデル番号
    TM121TDSG02
  • 最小注文数量
    1 PC
  • 価格
    negotiable
  • パッケージの詳細
    元の包装の慣習的な包装
  • 受渡し時間
    7日
  • 支払条件
    T/T、ウェスタン・ユニオン
  • 供給の能力
    1ヶ月あたりの100000の単位/単位

12.1インチ産業用制御機器TFT産業用タッチスクリーンディスプレイ 20ピンLCDディスプレイ データシート

1024*768 12.1インチ 20ピンインターフェースTFT液晶ディスプレイ 工業制御設備に適用


TM121TDSG02は1024(RGB)×768 (XGA)解像度ディスプレイをサポートし、アスペクト比は4:3(幅:高さ)、画素配列はRGB垂直ストライプです。機械的詳細については、有効表示領域は245.76(幅)×184.32(高さ)mm、外形寸法は279(幅)×209(高さ)×9.1(奥行き)mm、可視領域サイズは250.8(幅)×189.4(高さ)mm、表面処理はアンチグレア、Hard Coating (3H)、正味重量483グラム(標準値)です。TN、常白表示、透過型液晶モジュール製品として、TM121TDSG02は450 cd/m²の表示輝度、700:1の透過コントラスト比、80/80/80/80 (Typ.)(CR≥10) (左/右/上/下)の視野角を提供し、最適な視野角は6時方向で、その応答時間は3/5 (Typ.)(Tr/Td) msです。各ドットの階調またはサブピクセルの輝度は6-bit / 6-bit + Hi-FRC階調信号によって決定され、262K/16.7M種類の色彩を呈し、色域は55% (NTSC)に達します。この製品のバックライトはWLEDを採用し、サイドイン型設計を採用し、寿命は5万時間で、LEDドライバを含みます。TM121TDSG02はLVDS (1 ch, 6/8-bit)を信号入力インターフェースとして採用し、合計20ピン、コネクタ接続を採用し、電源電圧は3.3V (Typ.)です。その標準垂直フレームレート(Fv)は60Hzです。


12.1インチ液晶ディスプレイ製品



品目
価格
タイプ
薄膜トランジスタ
表示サイズ
12.1インチTFT液晶画面
サプライヤータイプ
中国サプライヤー
ブランド名
天馬
解決策
1024*768
輝度
450 cd/m²(標準値)
視野角
80/80/80/80(標準値)(CR≥10)
パネルタイプ
A-Si TFT-LCDパネル
バックライト
白色LED
インターフェースタイプ
LVDS(1チャンネル,6/8ビット),20ピン
動作温度
-20~70℃
タッチスクリーン
非接触型
アプリケーション
産業用途




12.1インチTFT液晶ディスプレイの特徴


    本ページに表示されているパネルパラメータは、すべて当社の電子エンジニアが仕様書に基づいて入力したものであり、誤りを減らすために最善を尽くしましたが、パラメータは完全に正確ではありません。仕様書をご参照ください!



  12.1インチ産業用制御機器TFT産業用タッチスクリーンディスプレイ 20ピンLCDディスプレイ データシート 012.1インチ産業用制御機器TFT産業用タッチスクリーンディスプレイ 20ピンLCDディスプレイ データシート 1

よくある質問


1. 質問: あなたの工場にはどのようなサイズの液晶ディスプレイがありますか?
回答: 通常、3.5インチ、4.3インチ、5インチ、5.6インチ、7インチ、8インチ、9インチ、10.1インチ、10.2インチ、13.3インチ、14インチ、15.6インチ、18.5インチ、21.5インチ、23.6インチ、24インチ、27インチ、32インチ、43インチ、49インチ、55インチ、65インチを提供しています。お客様が他のサイズを必要とする場合、例えば75インチ、86インチも提供しています。


2. 質問: 液晶ディスプレイはタッチスクリーンにできますか?
回答: はい、通常、赤外線タッチ、静電容量タッチ、抵抗膜タッチの3種類のタッチ方式から選択できます。


3. 質問: カスタマイズをサポートしていますか?
回答: はい、OEMとODMを行うことができます。お客様の要求に応じて、タッチスクリーン、コントロールボードなど、さまざまなサイズとタイプの他のアクセサリを提供できます。


4. 質問: 納期はどのくらいですか?
回答: 標準品は約5~15営業日です。カスタマイズ製品は約15~20営業日かかります。


5. 質問: 保証はどうなっていますか?
回答: 1年間の保証を提供しています。


6. 質問: 最小注文数量はいくつですか?
回答: テストと評価のために1個からの注文を提供しています。


7. 質問: どのようなパッケージがありますか?
回答: さまざまな種類のパッケージを選択できます:木箱、ハニカムボックス、航空ボックス。


製品の詳細情報が必要な場合は、RISING-SUNまでご連絡ください。
