詳細情報 |
|||
サイズ: | 10.4インチ | タイプ: | TFT-LCD |
---|---|---|---|
ピクセル: | 800 (RGB) ×600 | 輪郭: | 236 × 176.9の× 5.9 (H×V×D) (mm) |
作用面積: | 211.2 × 158.4 (H×V) (mm) | 斜面区域: | 215.0 × 162.0 (H×V) (mm) |
光: | 400 cd/mの² (タイプ。) | 電圧供給: | 3.3V |
ハイライト: | 産業lcdスクリーンG104SN03 V.1,G104SN03 V.0の産業モニターlcd,lcdの産業モニターTM104SDH01 |
製品の説明

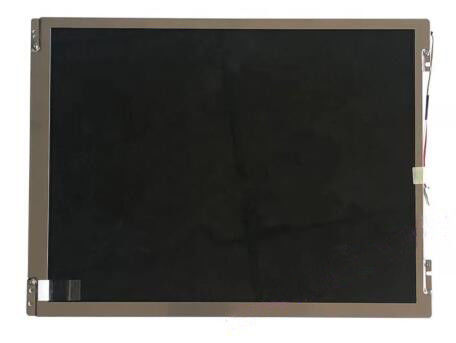

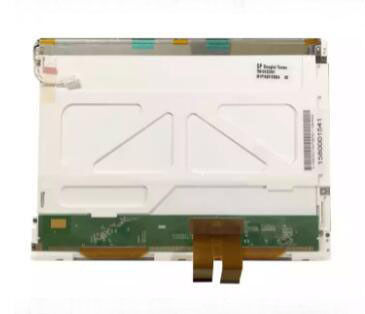

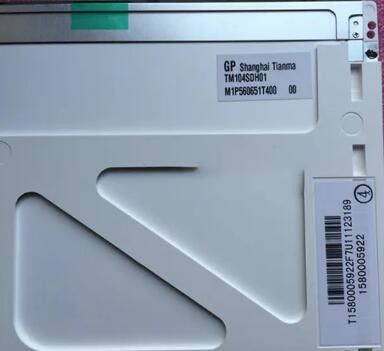

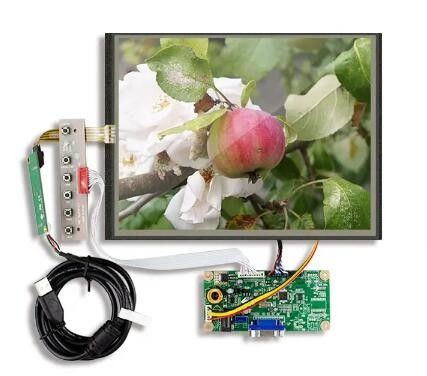

Tianma 10.4インチのTft Tm104sdh01の表示Ts104saalc01-00 Lcd Scree表示モジュールのタッチ パネル
TM104SDH01-00はWLEDのバックライト、バックライト ドライブおよび接触が装備されていないTianmaからの10.4インチSi TFT-LCD LCDモジュールである。実用温度はある20 | 70 Cおよび保管温度はある30 | 80 C。表示決断は800 (RGB) 600 (SVGA)、アスペクト レシオである4:3 (幅である:高さ)、およびピクセルはRGBの縦線で整理される。その表示区域のサイズは211.2の(広く) 158.4の(高さ) mm、236の(幅) 176.9の(高さ) 5.9の(厚さ) mm、215.0の(幅) 162.0の(高さ) mmの表面処理である懸命に塗る霧、(3H)、プロダクト純重量288gである。TM104SDH01-00に3.3V (タイプ。)の20のピン、ターミナル コネクションおよびドライブ スクリーンの電圧の合計のLVDS (1つのCHの6ビット)のシグナル インターフェイスが、ある。それは典型的な垂直を60HzのFvのリフレッシュ レートをもらう。このプロダクトは産業オートメーション、電子機器、医療機器および他の企業に適当である。
プロダクト細部
モデル名前 |
TM104SDH01-00 |
スクリーン・サイズ |
10.4インチ |
スクリーンのタイプ |
Si TFT-LCD、LCM |
ピクセル数 |
800 (RGB) ×600、SVGA、96PPI |
整理 |
RGBの縦縞 |
作用面積(mm) |
211.2 (W)×158.4 (H) mm |
輪郭(mm) |
236 (W)×176.9 (H) ×5.9 (D) mm |
斜面区域(mm) |
215.0 (W)×162.0 (H) mm |
表面 |
明確 |
明るさ |
400 cd/mの² (タイプ。) |
対照の比率 |
400:1 (タイプ。) (TM) |
視野角 |
70/70/60/70 (タイプ。) (CR≥10) |
応答時間 |
10/15 (タイプ。) (Tr+Td) |
よい眺めの |
12時 |
仕事モード |
Transmissive TN、普通白い |
色の深さ |
262K 50% NTSC |
バックライト |
6S6P WLED、運転者のない30K時間、 |
純重量 |
288g (タイプ。) |
のために使用される |
医学産業使用 |
動作周波数 |
60Hz |
タッチスクリーン |
なし |
信号のタイプ |
LVDS (1つのCHの6ビット)、20台のピン コネクタ |
電圧供給 |
3.3V (タイプ。) |
最高。評価 |
作動の臨時雇用者。:-20 | 70 °C;貯蔵の臨時雇用者。:-30 | 80 °C |
特徴
このWebページに表示されるパネル変数は指定に従って会社の電子技術者によって入れられる。努力
間違いを減らさせるしかし変数は十分に正しくない。指定を参照しなさい!
faq
1.Q:どのサイズがあなたの工場でLCD表示のために利用できるか。
:通常、私達supply3.5 「4.3" 5" 5.6" 7" 8" 9" 10.1」10.2」13.3」14" 15.6」18.5」21.5" 23.6" 24" 27" 32" 43" 49" 55" 65"。顧客が他をサイズ必要とすれば、私達はまた75" 86"のような供給する。
2.Q:LCD表示はタッチ画面を作ることができるあるか。
:はい、普通私達に3種類の選択、IRの接触、容量性接触および抵抗接触のための接触がある。
3.Q:カスタマイズされる支えればか。
:はい、私達はOEMおよびODMをしてもいい。私達は顧客の要求に従って異なったサイズのタッチ パネル、管理委員会、等およびタイプのような他の付属品を提供してもいい。
4.Q:どの位受渡し時間はあるか。
:標準的な版のための普通約5-15仕事日。カスタマイズされたらプロダクトは、約15-20仕事日を必要とする。
5.Q:保証はどうですか。
:私達は1つの年の保証を供給する。
6.Q:MOQは何であるか。
:私達はテストおよび資格のための1pcs MOQを供給する。
7.Q:どんなパッケージがあるか。
:異なった種類の選択のためのパッケージ:木の場合、蜂蜜の櫛の箱および飛行場合。
